OpenChrom w Linuxie – instalacja aplikacji, konfiguracja i analiza danych chromatograficznych do spektrometrii i spektroskopii

OpenChrom to otwartoźródłowa aplikacja do wizualizacji i analizy danych chromatograficznych oraz spektrometrii mas. Jest przeznaczona przede wszystkim dla chemików analitycznych, laboratoriów, naukowców i osób pracujących z danymi pomiarowymi pochodzącymi z różnych urządzeń analitycznych. Program działa w systemach Linux, M$ i macOS.

W tym poradniku wyjaśniamy, do czego służy OpenChrom, jakie oferuje możliwości, jak zainstalować go w systemie Linux oraz jak rozpocząć pracę z danymi pomiarowymi.

Jeśli szukasz specjalistycznego narzędzia naukowego, które pozwala analizować chromatogramy bez konieczności korzystania z komercyjnego oprogramowania dostępnego wyłącznie na wybranych platformach, OpenChrom może być interesującym rozwiązaniem.

OpenChrom – najważniejsze informacje

Informacja	Szczegóły
Nazwa	OpenChrom
Kategoria	Analiza danych naukowych i chemia analityczna
Licencja	Eclipse Public License 2.0 (EPL-2.0) w aktualnym repozytorium
Systemy operacyjne	Linux, M$, macOS
Główne zastosowania	Chromatografia, spektrometria mas, wizualizacja danych pomiarowych
Technologie	Java, platforma oparta na ekosystemie Eclipse
Instalacja w Linuxie	Między innymi przez Snap lub pakiet ze strony projektu
Oficjalna strona	https://www.openchrom.net/
Kod źródłowy	https://github.com/OpenChrom/openchrom

Informacje o licencji i sposobach dystrybucji warto weryfikować dla konkretnej wersji. Projekt udostępnia bezpłatną wersję bazową, natomiast niektóre konwertery formatów producentów urządzeń i rozszerzenia są oferowane osobno, również komercyjnie.

Czym jest OpenChrom?

OpenChrom to aplikacja przeznaczona do pracy z danymi uzyskiwanymi podczas analiz laboratoryjnych. Szczególne znaczenie ma w chromatografii, gdzie próbka jest rozdzielana na poszczególne składniki, a wyniki przedstawia się między innymi w postaci chromatogramu.

Chromatogram jest wykresem pokazującym sygnał detektora w funkcji czasu. Widoczne na nim piki mogą odpowiadać poszczególnym związkom lub składnikom próbki. Ich położenie, kształt i powierzchnia pomagają interpretować wyniki pomiarów.

OpenChrom umożliwia wizualizację takich danych, wykrywanie pików, ich integrację, identyfikację oraz ilościową ocenę wyników — zależnie od dostępnych funkcji i obsługiwanego formatu danych.

Projekt powstał między innymi z myślą o zapewnieniu niezależnego od systemu operacyjnego środowiska do analizy danych chromatograficznych i spektrometrii mas. Obecnie może być wykorzystywany w różnych obszarach chemii analitycznej.

Do czego można wykorzystać OpenChrom?

Najważniejsze obszary zastosowań obejmują:

• GC/MS – chromatografię gazową połączoną ze spektrometrią mas.
• GC/FID – chromatografię gazową z detektorem płomieniowo-jonizacyjnym.
• HPLC-UV/VIS – wysokosprawną chromatografię cieczową z detekcją w zakresie UV i światła widzialnego.
• FTIR – analizę danych ze spektroskopii w podczerwieni z transformacją Fouriera.
• NMR – pracę z wybranymi danymi spektroskopii magnetycznego rezonansu jądrowego.
• Porównywanie próbek – analizę podobieństw i różnic pomiędzy profilami chromatograficznymi.

Zakres rzeczywiście dostępnych operacji zależy od rodzaju danych, wersji programu oraz zainstalowanych rozszerzeń.

Najważniejsze funkcje OpenChrom

Wizualizacja chromatogramów i widm

Program umożliwia wyświetlanie danych pomiarowych w postaci wykresów i widm, dzięki czemu użytkownik może ocenić przebieg analizy oraz wskazać interesujące obszary sygnału.

Wykrywanie i integracja pików

W analizie chromatograficznej istotne jest określenie, gdzie zaczyna się i kończy pik oraz jaka jest jego powierzchnia. OpenChrom udostępnia funkcje wykrywania i integracji pików, które pomagają przygotować dane do dalszej interpretacji.

Identyfikacja związków

W zależności od rodzaju pomiaru i dostępnych baz danych można porównywać widma oraz korzystać z informacji referencyjnych w procesie identyfikacji związków. Sama aplikacja nie gwarantuje jednak poprawnej identyfikacji — wynik wymaga odpowiednich danych referencyjnych i interpretacji eksperckiej.

Analiza ilościowa

OpenChrom obsługuje wybrane metody ilościowego opracowywania danych, w tym wykorzystanie wzorców wewnętrznych i zewnętrznych. Przydatność konkretnych funkcji zależy od metody analitycznej i konfiguracji projektu.

Automatyzacja pracy

Możliwe jest korzystanie z metod przetwarzania i procesów wsadowych, dzięki którym powtarzalne operacje można wykonywać według zdefiniowanego schematu.

To istotna zaleta w laboratoriach, w których analizuje się wiele próbek według tej samej procedury.

Jak zainstalować OpenChrom w Linuxie?

Jednym z najprostszych sposobów instalacji jest użycie pakietu Snap. Jest to rozwiązanie dostępne w wielu popularnych dystrybucjach Linuxa, w tym w Ubuntu. Warunkiem jest dostępność i poprawna konfiguracja usługi snapd.

Metoda 1. Instalacja przez Snap

Krok 1. Sprawdź, czy Snap jest dostępny

Otwórz terminal i wykonaj polecenie:

snap version

Jeżeli system wyświetli informacje o zainstalowanej wersji Snap, możesz przejść do kolejnego kroku.

Jeśli polecenie nie zostanie znalezione, sprawdź dokumentację swojej dystrybucji dotyczącą instalacji i konfiguracji snapd.

W systemie Debian instalację można rozpocząć od:

sudo apt update
sudo apt install snapd

W niektórych konfiguracjach wymagane może być ponowne zalogowanie lub uruchomienie systemu, aby integracja Snap działała poprawnie.

Krok 2. Zainstaluj OpenChrom

W terminalu wpisz:

sudo snap install openchrom

Polecenie pobierze i zainstaluje pakiet OpenChrom z kanału stabilnego Snap Store.

Krok 3. Uruchom aplikację

Po zakończeniu instalacji spróbuj uruchomić program poleceniem:

openchrom

Możesz też wyszukać OpenChrom w menu aplikacji środowiska graficznego.

Jeżeli polecenie nie jest dostępne w danej konfiguracji, uruchom aplikację z menu lub sprawdź informacje o zainstalowanym pakiecie:

snap list openchrom

Krok 4. Poczekaj na pierwsze uruchomienie

Pierwsze uruchomienie może potrwać dłużej niż kolejne, szczególnie w zależności od środowiska, konfiguracji Javy i sposobu pakowania aplikacji. Nie należy automatycznie zakładać, że dłuższe oczekiwanie oznacza awarię.

Instrukcję instalacji dla poszczególnych dystrybucji znajdziesz również w Snap Store.

Metoda 2. Pobranie programu z oficjalnej strony

OpenChrom udostępnia również kompilacje dla Linuxa do pobrania z oficjalnej strony.

Ta metoda może być odpowiednia, jeśli chcesz skorzystać z konkretnej kompilacji lub dystrybucji przygotowanej przez projekt.

1. Otwórz oficjalną stronę pobierania.
2. Wybierz wersję przeznaczoną dla Linuxa.
3. Sprawdź instrukcje dołączone do pobranego pakietu.
4. Rozpakuj archiwum, jeśli pobrany plik jest archiwum.
5. Uruchom program zgodnie z instrukcją dostarczoną przez projekt.

Nie należy zakładać, że każdy pakiet ma identyczną strukturę katalogów lub skrypt uruchamiający. Konkretne polecenie uruchomienia zależy od pobranej wersji.

W przypadku pakietu zawierającego własne środowisko uruchomieniowe Javy nie trzeba koniecznie instalować osobnej Javy systemowej. W przypadku innych dystrybucji programu wymagania mogą być odmienne — należy sprawdzić dokumentację konkretnego wydania.

Pierwsze uruchomienie i obsługa OpenChrom

OpenChrom jest narzędziem specjalistycznym. Osoba, która wcześniej nie pracowała z chromatografią, powinna najpierw poznać podstawowe pojęcia, takie jak chromatogram, pik, czas retencji i integracja sygnału.

Poniższa procedura przedstawia typowy przebieg pracy z aplikacją. Nazwy poleceń i układ interfejsu mogą się różnić w zależności od wersji oraz zainstalowanych rozszerzeń.

Krok 1. Przygotuj plik z danymi

Do rozpoczęcia pracy potrzebujesz danych z pomiaru lub przykładowego pliku udostępnionego do celów edukacyjnych.

Zanim zaimportujesz dane, sprawdź:

• z jakiego urządzenia pochodzą;
• w jakim formacie zostały zapisane;
• czy format jest obsługiwany przez Twoją wersję OpenChrom;
• czy nie wymaga dodatkowego konwertera.

Nie każdy plik z urządzenia chromatograficznego można odczytać w podstawowej instalacji. Wsparcie zależy od formatu oraz dostępnych komponentów.

Krok 2. Zaimportuj dane

Uruchom OpenChrom i skorzystaj z dostępnej w interfejsie funkcji otwierania lub importowania danych.

Wskaż plik z chromatogramem lub innymi danymi pomiarowymi. Jeśli import się nie powiedzie, nie oznacza to automatycznie uszkodzenia pliku. Przyczyną może być nieobsługiwany format, brak konwertera albo różnica w sposobie zapisu danych przez konkretne urządzenie.

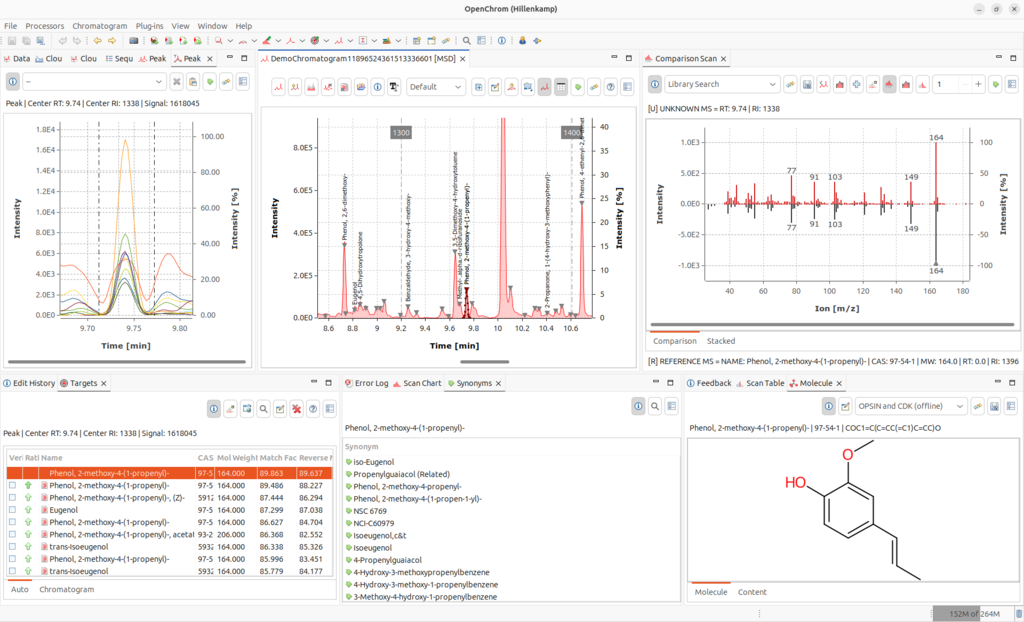

Krok 3. Obejrzyj chromatogram

Po poprawnym wczytaniu danych przejdź do widoku chromatogramu.

Zwróć uwagę na:

• oś czasu;
• poziom sygnału;
• obecność i położenie pików;
• kształt sygnału oraz ewentualny szum tła.

Na tym etapie celem jest sprawdzenie, czy dane zostały prawidłowo odczytane i czy wykres odpowiada oczekiwaniom.

Krok 4. Wykryj i zintegruj piki

Jeżeli analiza tego wymaga, użyj dostępnych funkcji wykrywania pików i ich integracji.

Warto zacząć od ręcznej kontroli wyników, zamiast bezwarunkowo ufać ustawieniom automatycznym. Niewłaściwe ustawienia mogą prowadzić do pominięcia niewielkich pików albo nieprawidłowego wyznaczenia ich granic.

Parametry integracji należy dopasować do charakterystyki sygnału i stosowanej metody analitycznej.

Krok 5. Przeprowadź identyfikację lub analizę ilościową

W zależności od celu eksperymentu można przejść do identyfikacji składników, porównywania widm lub obliczania ilości analitu.

Do wiarygodnej identyfikacji mogą być potrzebne biblioteki widm, wzorce i dodatkowe informacje o próbce. W analizie ilościowej istotne są także poprawnie przygotowana kalibracja i zweryfikowana metoda.

OpenChrom jest narzędziem do opracowania danych, ale nie zastępuje walidacji metody ani oceny eksperta.

Krok 6. Zapisz i udokumentuj wyniki

Po zakończeniu analizy zapisz projekt lub wyniki w formacie obsługiwanym przez aplikację.

Jeżeli potrzebujesz raportu, sprawdź dostępne funkcje eksportu i raportowania w swojej wersji programu. Zakres obsługiwanych formatów może zależeć od rozszerzeń.

Dobrą praktyką jest zachowanie kopii oryginalnych danych pomiarowych oraz zapisanie informacji o wersji programu, ustawieniach analizy i zastosowanej metodzie.

Lista formatów obsługiwanych przez OpenChrom

• Agilent ChemStation FID (*.D/ *.ch)
• Thermo/Finnigan FID (*.dat)
• Thermo/Finnigan FID (*.raw)
• MassHunter (*.D/CPDET1A.CH)
• PerkinElmer FID (*.raw)
• Shimadzu GC10 FID (*.C0#)
• Shimadzu FID (*.gcd)
• Varian FID (*.run)
• Agilent MSD (*.D/DATA.MS)
• Agilent MSD (*.D/data01.icp)
• Bruker Flex MSD (fid)
• ChromTech MSD (*.dat)
• Thermo/Finnigan MSD (*.cgm)
• Thermo/Finnigan Element II (*.dat)
• Thermo/Finnigan ICIS (*.dat)
• Thermo/Finnigan ITDS (*.DAT)
• Thermo/Finnigan ITS40 (*.MS)
• Thermo/Finnigan MAT (*.dat)
• Thermo/Finnigan RAW MSD (*.raw)
• MassHunter MSD (*.D/AcqData)
• NIST Database MSD (*.db)
• Shimadzu MSD (*.qgd)
• Shimadzu QP-5000 MSD (*.R##)
• Shimadzu Database MSD (*.spc)
• Bruker/Varian MSD (*.SMS)
• Bruker/Varian MSD (*.XMS)
• VG MSD (*.DAT_001)
• Waters MSD (*.RAW/_FUNC001.DAT)
• ABSciex DAD (*.wiff)
• Agilent VWD (*.D/vwd1A.ch)
• CAMAG VWD (*.DFM)
• DataApex FID (*.PRM)
• MassFinder FID/MSD (*.mfg)
• MassFinder Library (*.mfl)
• ABSciex Reports (*.txt)
• EZChrom Reports (*.dat)
• ChemStation Reports (*.ch)

Integracja OpenChrom z bibliotekami widm masowych NIST

Jedną z ciekawszych możliwości rozbudowy OpenChrom jest integracja z bibliotekami widm masowych NIST (National Institute of Standards and Technology). Takie biblioteki są wykorzystywane w spektrometrii mas do wspomagania identyfikacji związków chemicznych na podstawie charakterystycznych widm uzyskanych podczas pomiarów.

Jak opisuje Lablicate w artykule OpenChrom NIST Mass Spectral Libraries integration, integracja ta przeszła istotną ewolucję. Wcześniejsze rozwiązanie polegało na korzystaniu z zewnętrznych narzędzi NIST, takich jak MS Search i AMDIS, a następnie importowaniu wyników do OpenChrom. Uruchomienie takiego zestawu w Linuxie i macOS było możliwe dzięki Wine, jednak konfiguracja i współpraca niezależnych aplikacji mogły sprawiać problemy.

Nowsze rozwiązanie opracowane przez Lablicate wykorzystuje natywną wtyczkę do OpenChrom, która implementuje wyszukiwanie w bibliotekach widm masowych bez konieczności polegania na tym samym zewnętrznym mechanizmie. Według producenta działa ona w systemach Windows, Linux i macOS, a obsługa przetwarzania równoległego pozwala przyspieszyć wyszukiwanie, szczególnie podczas analizowania dużych serii chromatogramów.

Jak działa wyszukiwanie w bibliotece NIST?

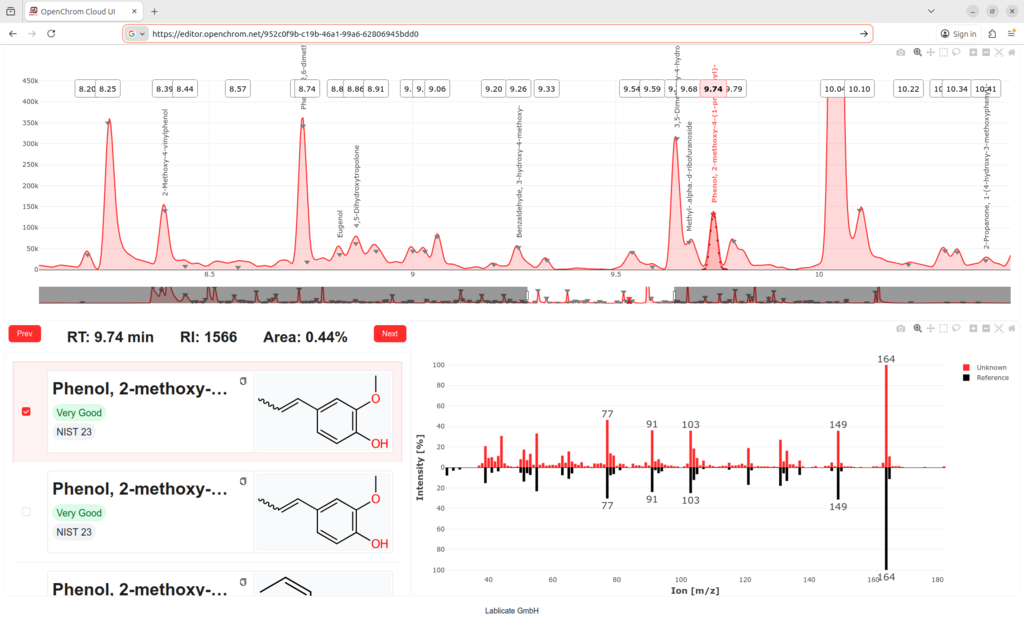

W typowym scenariuszu analizy GC-MS użytkownik uzyskuje widmo masowe badanego składnika, a następnie porównuje je z widmami referencyjnymi zapisanymi w bibliotece. Podobieństwo wzorców fragmentacji pozwala wskazać potencjalne związki, które mogą odpowiadać analizowanemu sygnałowi.

Integracja opisana przez Lablicate oferuje między innymi:

• Wyszukiwanie widm masowych w bazie NIST bezpośrednio z poziomu OpenChrom.
• Wyszukiwanie wsteczne (backwards search) i porównywanie widm, przydatne w analizie złożonych mieszanin.
• Filtrowanie według indeksu retencji (RI), jeśli podczas pomiarów wykorzystano odpowiednie wzorce indeksu retencji.
• Dostęp do metadanych bibliotecznych, w tym informacji o kolumnach chromatograficznych.
• Obsługę własnych baz widmowych, które można importować z plików tekstowych, zgodnie z możliwościami rozwiązania.

Lablicate informuje również o dostępności bibliotek NIST w różnych formatach producentów aparatury, między innymi Thermo mzVault, Shimadzu SPC i Agilent. Zakres funkcji zależy jednak od zakupionej biblioteki, licencji oraz wybranego komponentu.

Czy integracja NIST jest bezpłatna?

Warto rozróżnić otwartoźródłowy charakter OpenChrom od licencji bibliotek widmowych i komercyjnych rozszerzeń. Sama dostępność OpenChrom nie oznacza, że można bezpłatnie korzystać z każdej bazy NIST lub wtyczki do jej obsługi.

Lablicate jest oficjalnym dystrybutorem biblioteki NIST23 i oferuje własne rozwiązanie integracyjne. Firma informuje także o możliwości uzyskania rabatu na aktualizację dla osób, które potrafią udokumentować wcześniejszy zakup biblioteki NIST. Szczegóły licencji, ceny i dostępności należy sprawdzić bezpośrednio u dostawcy.

Więcej informacji można znaleźć w artykule Lablicate o integracji OpenChrom z bibliotekami NIST oraz na stronie Lablicate.

Ważne: dopasowanie widma do biblioteki wskazuje możliwą tożsamość związku, ale samo w sobie nie stanowi ostatecznego potwierdzenia jego obecności w próbce. Wynik należy interpretować w kontekście jakości widma, warunków chromatograficznych, indeksu retencji i pozostałych danych analitycznych.

Czy OpenChrom jest w pełni Open Source?

OpenChrom ma publicznie dostępny kod źródłowy i jest rozwijany jako projekt Open Source. Aktualne główne repozytorium deklaruje licencję Eclipse Public License 2.0 (EPL-2.0).

Warto jednak rozróżnić podstawową aplikację od dodatkowych elementów ekosystemu. Projekt oferuje bezpłatną wersję bazową, ale część konwerterów formatów producentów urządzeń i rozszerzeń może być udostępniana oddzielnie, w tym na zasadach komercyjnych.

Dlatego przed wdrożeniem w laboratorium należy sprawdzić, czy wymagany format danych jest obsługiwany w bezpłatnej wersji i czy potrzebne rozszerzenia mają odpowiednią licencję.

Kod źródłowy można znaleźć w repozytorium.

Zalety i ograniczenia OpenChrom

Zalety

• Obsługa Linuxa – możliwość pracy bez konieczności korzystania z systemu M$.
• Otwarty kod źródłowy – możliwość weryfikowania kodu i zapoznania się z implementacją.
• Specjalistyczne funkcje analityczne – wizualizacja chromatogramów, wykrywanie pików, integracja oraz wybrane operacje ilościowe.
• Rozszerzalność – architektura umożliwia dodawanie funkcji i obsługi kolejnych formatów.
• Praca z danymi z różnych źródeł – niezależność od jednego producenta jest jednym z założeń projektu, choć nie oznacza obsługi każdego formatu.

Ograniczenia

• Krzywa uczenia – program wymaga wiedzy o chromatografii i analizie danych pomiarowych.
• Niepełna obsługa wszystkich formatów – część plików wymaga dodatkowych konwerterów.
• Niektóre rozszerzenia mogą być płatne – bezpłatna aplikacja bazowa nie oznacza, że każdy element ekosystemu jest darmowy.
• Brak sterowania aparaturą – OpenChrom służy do analizy danych, a nie do bezpośredniego sterowania urządzeniami analitycznymi.
• Wymagana kontrola wyników – automatyczne wykrywanie pików czy identyfikacja nie zwalniają z weryfikacji poprawności analizy.

OpenChrom a alternatywne programy

Wybór narzędzia do analizy danych laboratoryjnych zależy przede wszystkim od typu aparatury, formatu plików, wymaganych metod oraz procedur stosowanych w laboratorium.

Rozwiązanie	Kiedy warto je rozważyć?
OpenChrom	Gdy potrzebujesz rozszerzalnego środowiska do analizy danych chromatograficznych i spektrometrii mas w Linuxie.
OpenMS	Gdy pracujesz przede wszystkim z proteomiką i analizą danych spektrometrii mas w ramach odpowiednich przepływów bioinformatycznych.
MZmine	Gdy potrzebujesz narzędzi do przetwarzania danych LC-MS, szczególnie w analizie metabolomicznej.
Oprogramowanie producenta aparatury	Gdy wymagane są konkretne funkcje urządzenia, formaty natywne lub oficjalne procedury producenta.

Nie są to zamienniki jeden do jednego. Przed wyborem należy sprawdzić zgodność formatów, dostępność potrzebnych algorytmów i możliwość odtworzenia procedur analitycznych używanych w danym laboratorium.

Najczęściej zadawane pytania

Czy OpenChrom działa w Ubuntu?

Tak. OpenChrom jest dostępny dla Linuxa, a jedną z metod instalacji w Ubuntu jest pakiet Snap. Dostępność i poprawność działania zależą również od konfiguracji systemu.

Czy OpenChrom jest darmowy?

Podstawowa wersja jest dostępna bezpłatnie. Niektóre konwertery formatów oraz rozszerzenia mogą być oferowane oddzielnie na zasadach komercyjnych.

Czy OpenChrom potrafi otworzyć każdy plik chromatograficzny?

Nie. Obsługa zależy od formatu danych, wersji programu i dostępnych konwerterów. Przed wdrożeniem należy sprawdzić zgodność z plikami generowanymi przez konkretny aparat.

Czy OpenChrom steruje chromatografem?

Nie. Zgodnie z dokumentacją projektu aplikacja służy do analizy danych, a nie do bezpośredniego sterowania aparaturą.

Czy OpenChrom wymaga znajomości chemii?

Do samej instalacji nie. Do prawidłowej interpretacji chromatogramów, identyfikacji związków i analizy ilościowej potrzebna jest jednak wiedza o metodzie analitycznej.

Czy można używać OpenChrom w laboratorium zawodowym?

Można rozważyć go jako narzędzie analityczne, ale przed wdrożeniem w procesie regulowanym należy zweryfikować wymagania dotyczące walidacji, integralności danych, dokumentacji i zgodności z procedurami laboratorium.

Podsumowanie

OpenChrom to interesujący projekt Open Source dla osób pracujących z chromatografią i spektrometrią mas. Jego największe zalety to obsługa wielu systemów operacyjnych, rozszerzalność oraz zestaw funkcji służących do wizualizacji i analizy danych pomiarowych.

W Linuxie program można zainstalować między innymi przez Snap lub pobrać z oficjalnej strony. Przed rozpoczęciem pracy warto jednak upewnić się, że wymagany format danych jest obsługiwany i że dostępne są wszystkie potrzebne konwertery.

Dla początkujących użytkowników największym wyzwaniem może być nie sama instalacja, lecz zrozumienie danych chromatograficznych i poprawna interpretacja wyników. Z kolei dla zaawansowanych użytkowników OpenChrom może być wartościowym elementem niezależnego, otwartego środowiska analitycznego.

Oficjalne źródła:

• Strona projektu: https://www.openchrom.net/
• Pobieranie: https://www.openchrom.net/download
• Kod źródłowy: https://github.com/OpenChrom/openchrom
• Instalacja przez Snap: https://snapcraft.io/openchrom
• Dokumentacja i FAQ: https://github-wiki-see.page/m/OpenChrom/openchrom/wiki
